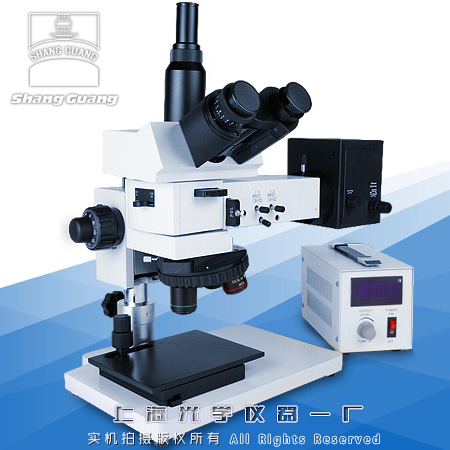

7XB-PC大平台检测显微镜

  7XB-PC大平台检测显微镜是专为IT行业大面积集成电路，对硅片、电路基板、裂缝探究、精密模具的监测分析，晶片的质量检测而设计开发制造的，主体为正置式，三目镜筒，比传统的显微镜更适合于观察。适用于电子、机械、化工、科研、院校等部门，以及金相技术检验、失效分析等。

产品特点

1.WF10X/Φ22mm大视野目镜，无限远系统平场金相物镜

2.超大型载物台，样品可以大范围的快慢速移动，扩大检测领域的使用范围

3.可供IT行业大面积集成电路、晶片的观察和检测，镜体机构舒适稳重、操作方式轻松快捷。

4.粗微调低位前置操作，适合长时间轻松工作不疲劳。

三、技术规格

1.光学系统：无限远光学系统

2.观察头：铰链式三目头，30°倾斜，瞳距调节53-75mm

3.超大视野目镜：WF10X/22

4.无限远平场消色差物镜

放大倍数	数值孔径	工作距离（mm）	备注
5×	0.12	26.10	标配
10×	0.25	20.20
20×	0.40	8.80
50×	0.70	3.68
80×	0.80	1.25
100×.干	0.80	2.0	选购

5. 物镜转换器：五孔（内向式滚珠内定位）

6.调焦机构：粗微动同轴调焦,带锁紧和限位装置,微动格值:0.7μm

7. 载物台：载物台面积 280×270mm，移动范围 205×205mm

8.照明：6V30W 卤素灯,亮度连续可调

9.滤色镜：蓝色、黄色、绿色、磨砂玻璃片

10.适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

11.显微镜工业相机：图像传感器采用1/2.5" 彩色500万CMOS芯片；像素:2.4x2.4(μm);FPS/分辨率：5.5@3072 x1728，35@1280x720；G光灵敏度：0.15mv-425mv;曝光时间:0.105ms~15s；光谱响应范围：380-650nm(有红外截止滤光片情况下)；扫描方式:逐行扫描；快门:电子快门；数据接口:USB3.0；白平衡:ROI 白平衡/手动调整。

12.软件功能：图像显示、图像拍摄、录像和图象处理功能，可以对所摄图像进行文字编辑，比例尺显示；超景深扩展；长度，角度，弧长测量；点，线，平行线，垂直测量；园、椭圆测量；矩形，不规则形状的周长、面积、重心位置等几何参数测量。

四、配置清单

1. 检查显微镜/1台

2. 大视野目镜10×/1对

3. 物镜5×、10×、20×、50×、80×/各1只

5. 适配镜0.5×/1只

6. 显微镜工业相机YH-5001/1套

7. 校准尺0.01mm/1片

8. 产品合格证、保修卡及说明书/1份
